Метод продавливания:
Сущность способа продавливания состоит в том, что трубу вдавливают в грунтовый массив открытым концом, а грунт, попадающий внутрь по мере ее продвижения, разрабатывают и удаляют средствами гидромеханизации или вручную.
Схема выполнения процесса в основном аналогична применяемой при проколе. Различие состоит лишь в том, что продавливанием прокладывают трубы диаметром от 600 до 1400 мм и на расстояние до 80 м. Это требует установки четырех, а иногда и шести гидравличесских домкратов, усложняющих конструкцию упора, рамы для домкратов и наголовника. Снизить усилия продавливания можно, придав режущей кромке трубы заостренную форму ножа (под углом 15...20° с утолщением ее на 50...60 мм по отношению к наружному диаметру трубы). Такие ножи в виде стальных секций длиной до 2 м применяют для прокладки железобетонных труб. Длина проходки из одного рабочего котлована — от 30 до 80 м. Более длинные трассы делят на несколько участков. Из каждого котлована проходку ведут сначала в направлении одного участка, затем — в противоположном. Рабочий и приемный котлованы к продавливанию труб подготавливают так же, как и при проколе. Давление от домкратов трубе передается наружными шомполами. Их так же, как и внутренние, блокируют с одной стороны со штоками домкратов или нажимной балкой, а с другой — с наголовником.
Процесс продавливания трубопровода можно разделить на два этапа: подготовительный и основной. Во время подготовки к работам роют рабочий и приемный котлованы, которые обносят ограждениями, производят монтаж упорной стены и направляющих, саму трубу с нажимной установкой. Основной период представляет собой выполнение рабочих циклов по прокладке трубопровода: продавливание трубы на длину штока домкрата, обратный ход штока и постановка патрубка.

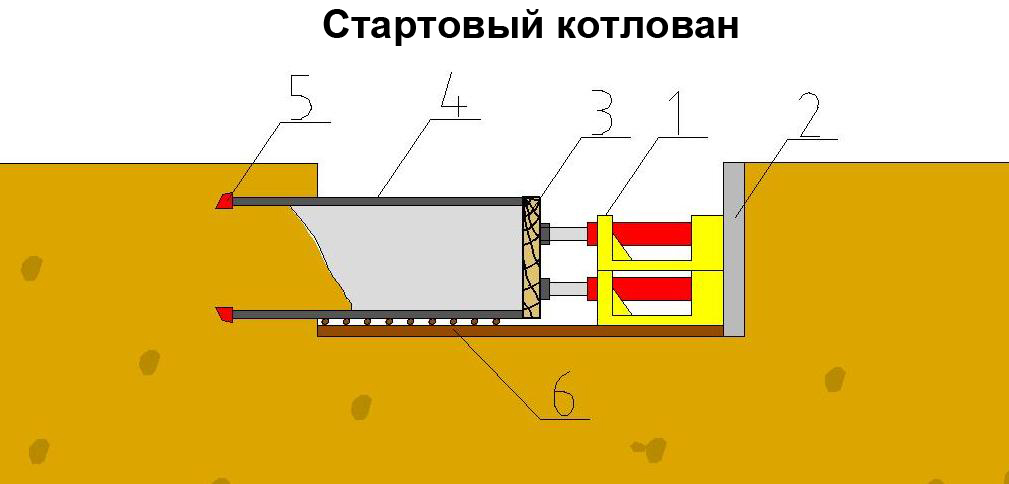

Шаг1:
1-домкратная установка, 2-упор, 3-прокладка между трубой и опорной чашкой домкрата, 4-продавливаемая труба, 5-режущая насадка, 6-направляющие для трубы

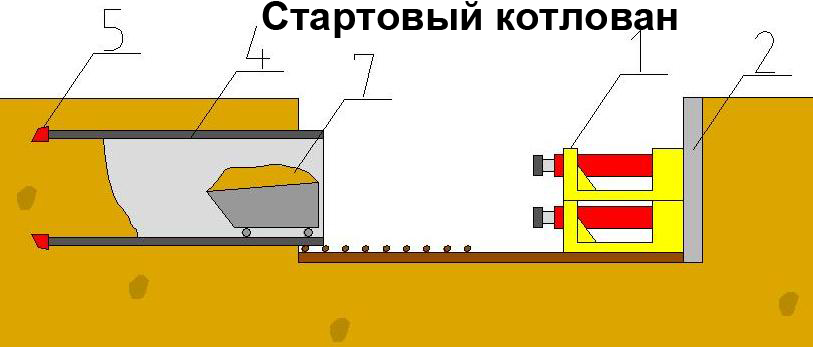

Шаг2:
1-домкратная установка, 2-упор, 3-прокладка между трубой и опорной чашкой домкрата, 4-продавливаемая труба, 5-режущая насадка, 6-направляющие для трубы, 7-удаляемый из трубы грунт
