Метод разрушения (санации):
Метод разрушения – самый распространенный способ санации трубопроводов во всем мире. Данная технология нашла широкое применение при замене чугунных, стальных, железобетонных и других видов трубопроводов на полиэтиленовые, почти вечные трубы водопровода, канализации и тепловых сетей.
Объективно необходимость в методе разрушения обусловлена следующими причинами:
- Городские коммунальные сети по всей Беларуси изношены на 70-90%. Основная часть стальных и чугунных трубопроводов попросту сгнили. В этих условиях для развития ЖКХ просто необходимо масштабное применение новых технологий строительства.
- В стесненных городских условиях часто просто негде проложить коммуникации вне старых линий трубопроводов. Необходимость прокладки коммуникаций по старым, отработанным трассам в наших городах едва ли не больше, чем прокладки новых трубопроводов.
- Постепенно, практически повсеместно как в крупных, так и в небольших городах вступают в силу запреты на вскрытие дорожного полотна, на работы, проводимые открытым способом.
Отметим основные преимущества данной технологии:
- работа проходит без вскрытия дорожного полотна;
- труба укладывается по старому каналу;
- высокая скорость прокладки трубопровода;
- относительно низкая себестоимость работы;
- возможность увеличение пропускной способности трубопровода;
Технология метода разрушения:
Работа начинается с подготовки приемного и стартового котлована.
Самым важным в подготовке стартового котлована является четкая центровка рабочего станка разрушителя относительно разрушаемой трубы. Горизонт станка должен совпадать с горизонтом трубы, что предъявляет определенные требования к подготовке поверхности приямка, упорной стенки и среза самой трубы: все эти элементы должны быть максимально ровными. При тщательной подготовке приямка удается избежать движения разрушающего станка в поперечной плоскости и излишних вибраций. Кроме того, для страховки от обводнения немаловажно подготовить «пол» приямка, осуществив отсыпку щебнем или положив настил из досок.
Требования к приемному котловану просты – главное обеспечить удобный заход для затягиваемой трубы.
Гидравлический разрушитель погружается в котлован при помощи крана, а гидравлическая маслостанция, приводящая его в действие, остается на поверхности. Длина шлангов позволяет легко разместить эти два основных агрегата установки.
Для работы с разрушителем изготовляют стальной упор. Например, это может быть плита размером 1,2х2,5 м, толщиной 15 мм. Иначе, установка с усилием обратной тяги 50 тонн и выше закопала бы себя, не найдя в процессе разрушения трубы достаточной платформы для опоры.
Штанги гидравлического разрушителя поступательно скручиваются специальным механизмом и проталкиваются по старому каналу трубопровода до выхода в приемный котлован. Важно отметить, что уклон канала трубы от стартового до приемного котлована не должен превышать 20 градусов, что обусловлено гибкостью штанг разрушителя.
После выхода штанг в приемный котлован устанавливается разрушающая головка и за ней через цанговый захват труба. Разрушающая головка-нож подбирается исходя из внешнего диаметра протягиваемой трубы (например, 110, 160, 225, 325, 425 мм):

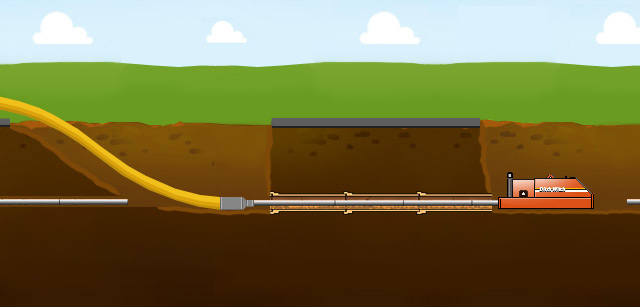

Когда все элементы соединены, установка переключается в режим обратного протягивания и начинается процесс замены старой трубы на новую:

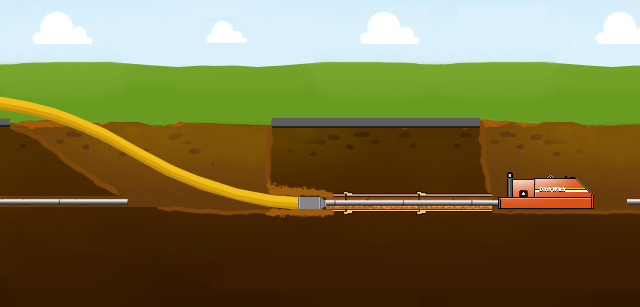

Разрушение происходит одновременно с протаскиванием новой ПНД трубы. Осколки старой трубы вдавливаются в стенки канала разрушающей головкой. Если разрушаемая труба стальная, нож разрушающей головки взрезает ее, а ее голова раскрывает в стороны. В конце процесса разрушения разрушающая головка подходит к установке:

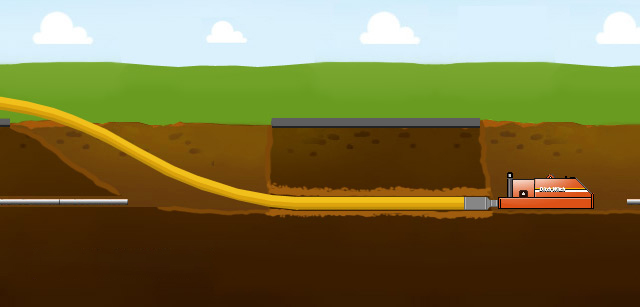

Разрушитель отодвигается от трубы (используется собственный ход штанг как при проталкивании). Между разрушителем и старой трубой устанавливается упорная рама. После этого разрушитель втаскивает разрушающую головку с новой трубой в котлован:

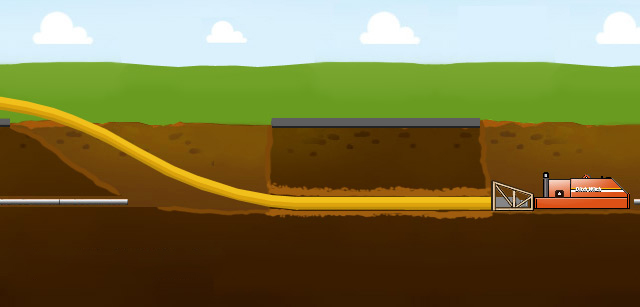

Упорная рама вытаскивается из котлована, вся буксировочная система разбирается и демонтируется. Новая ПЭ труба протянута и готова к присоединению:
