Метод горизонтально направленного бурения

Метод горизонтально направленного бурения:



Среди современных способов закрытой (бестраншейной) прокладки инженерных коммуникаций особое место занимает горизонтально направленное бурение (ГНБ). Актуальность метода повышается при производстве работ в зонах исторической застройки, в стесненных условиях мегаполисов, экстренных аварийных ситуациях.

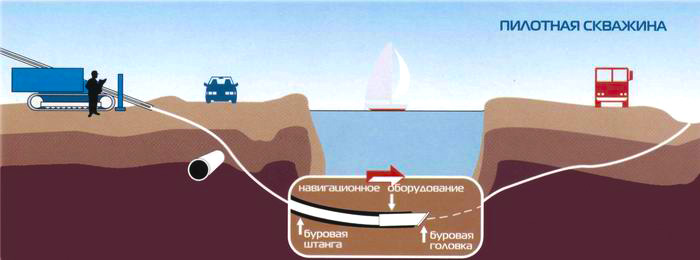

Технология бурения горизонтальной скважины не наносит ущерба благоустройству города, не требует прекращения движения на улицах населенного пункта, не является фактором риска для окружающих. В виду использования высокотехнологичного оборудования горизонтальное бурение производится быстро, с высокой точностью прохода и обеспечением заданных географических параметров скважины. Суть методики горизонтально-направленного бурения заключается в поэтапном выполнении работ в составе подготовительного и основного периодов. Подготовительный этап - это подготовка входного и выходного котлованов для хранения и сбора бентонита и приема прокладываемых труб. Установка ГНБ устанавливается на рабочей площадке не ближе одного метра до места забуривания и надежно закрепляется анкерами. Стандартная комплектация установки ГНБ включает: кассету с буровыми штангами, бентонитовый насос высокого давления, смесительная система приготовления бурового раствора. Далее методом ГНБ производится первичное бурение - пилотная скважина. Географическое положение буровой головки (Пилота) контролируется посредством локационной системы, состоящей из локатора и дублёра с дисплеем. Таким образом обеспечивается непрерывный контроль за траекторией прокладывания пилотной скважины буровой головкой.

gnb1

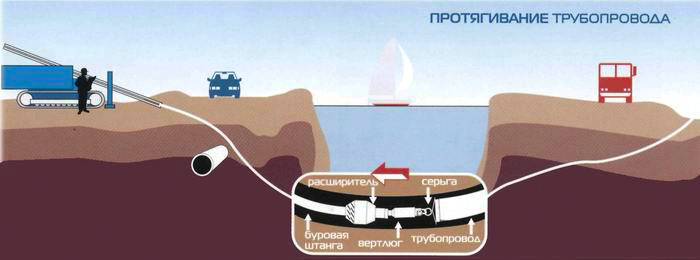

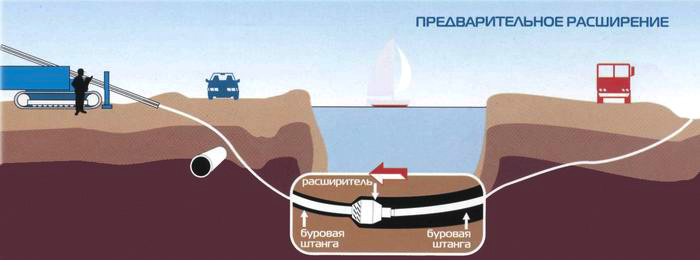

Следующий этап - прокладка коммуникаций в подготовленную скважину. Обычно диаметр пилотной скважины составляет 100-150мм, поэтому в ряде случаев производят предварительное расширение скважины. С этой целью используют буровой расширитель, устанавливаемый вместо буровой головки. Посредством обратного бурения (на установку) происходит расширение пилотной скважины, с одновременным протаскиванием в скважину трубопровода. Зачастую такой способ прокладки - единственный вариант пересечения природных или искусственно созданных непреодолимых препятствий для траншей.

gnb2

Сохраняя общий принцип работы, установки ГНБ выполняют задачи различной сложности. На сегодняшний день диапазон тягового усилия установок варьируется от 8 до 800 тонн. Максимальная длина скважины достигает 3000м, а ее диаметр может составлять 1,5м. Это позволяет выполнить прокладку под дорогой магистрального значения, на территории большого скопления инженерных коммуникаций, под железной дорогой и через широкий водоем. Таким методом могут быть проложены любые инженерные сети: водопровод, канализация, газопровод, разного рода футляры.

gnb3

Особенности бурения горизонтальных скважин на этом не заканчиваются. Помимо упрощенной схемы производства работ, внимания заслуживает специальная буровая смесь - бентонит, в основе которого лежит бентонитовая глина и полимеры. Бентонит предотвращает возможное осыпание грунта (стенок скважины), создаёт гидроизоляционный слой по стенке скважины, улучшает условия протягивания трубопровода, смазывая буровой инструмент. При этом каких-либо дополнительных мероприятий по укреплению стенок скважины не требуется.
