Наше оборудование

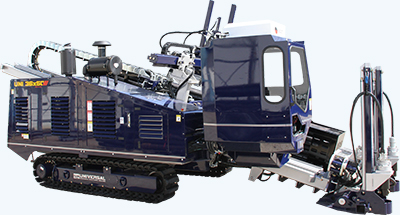

Установки ГНБ UNI 30x40, UNI 36x50:
|
 |
|
Технические характеристики:
| Параметр: |
UNI 30x40 |
UNI 36x50 |
| Осевая нагрузка (сила тяги) |
13,6 |
16,3 |
| Максимальный крутящий момент (Нм) |
5400 |
6750 |
| Тип двигателя буровой установки |
Турбо-дизель John Deere |
Турбо-дизель John Deere |
| Мощность двигателя буровой установки (л.с.) |
140 |
140 |
| Длина буровой штанги (м) |
3,05 |
3,05 |
| Производительность насоса высокого давления (л/мин) |
275 |
275 |
| Тип гусениц |
стальные обрезиненные с гидроприводом |
| Система анкерения буровой установки |
полуавтоматическая с гидроприводом |
| Тип передачи тягово-толкающего усилия на каретку |
двойная зубчатая рейка |
| Длина х ширина х высота (мм) |
6270 х 2300 х 2200 |
6300 х 2300 х 2360 |
| Масса установки без штанг (кг) |
7400 |
8100 |
|

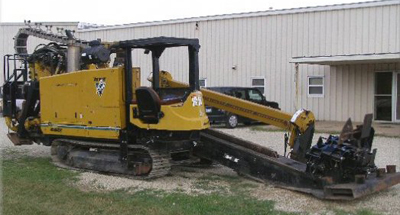

Установка ГНБ Vermeer 80x120
|
 |
|
Технические характеристики:
| Параметр: |
Vermeer Navigator D 80x120 |
| Сила протяжки, кг: |
36288 |
| Максимальный крутящий момент (Нм) |
16246 |
| Тип двигателя буровой установки |
John Deere 6068 |
| Мощность двигателя буровой установки (л.с.) |
225 |
| Длина буровой штанги (м) |
6,10 |
| Диаметр, мм: |
89 |
| Макс. расширение, мм: |
1000 |
| Макс. длина бурения, м: |
800 |
| Обьем подачи буровой смеси, л/мин: |
757 |
| Длина х ширина х высота (мм) |
10400 х 2360 х 3000 |
| Масса установки со штангами (кг) |
17690 |
|
Машина направленного бурения МНБ-50
|
 |
|
Технические характеристики:
| Параметр: |
МНБ-50 |
| Устройство контроля: |
Локатор RD – 385 L |
| Рабочий интервал температур: |
от -20 до +40 град. С |
| Тяговое усилие при производстве прокола: |
37 т |
| Тяговое усилие при затяжке трубы: |
50 т |
| Гидроцилиндры: |
1 шт. |
| Номинальное рабочее давление гидроцилиндров: |
20 МПа |
| Общий вес базового комплекта оборудования: |
1100 кг |
| Тип двигателя гидростанции: |
Honda GX 690 (бензиновый) |
| Мощность двигателя гидростанции: |
17,7 кВт |
| Размеры бокса: длина х ширина х высота (мм) |
2750 х 920 х 1200 |
| Размеры гидростанции: длина х ширина х высота (мм) |
1500 х 630 х 780 |
|
Установка для продавливания труб УБПТ-800
|
 |
|
Технические характеристики:
| Параметр: |
УБПТ-800 |
| Диаметр трубы, мм: |
1420-2020 |
| Длина продавливания, м: |
90 |
| Макс. усилие, тс: |
800 |
| Ход штока, мм: |
1250 |
| Тип станции: |
однопоточная |
| Тип двигателя: |
Электрический |
| Вес, кг: |
7500 |
| Габариты (ДxШxВ), мм: |
3500x2800x2700 |
|

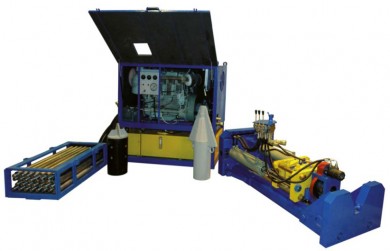

Разрушатель труб AC-120
|
 |
|
Технические характеристики:
| Параметр: |
АС-120 |
| Максимальное толкающее усилие главного цилиндра, кН (ТС): |
900 (90) |
| Максимальное тянущее усилие главного цилиндра, кН (ТС): |
1200 (120) |
| Максимальный диаметр протягиваемой трубы, мм: |
630 |
| Максимальная длина протягивания трубы, м: |
100 |
| Скорость перемещения главного цилиндра при выдвижении, м/мин: |
1,14 |
| Перемещение штока главного цилиндра, мм: |
500 |
| Рабочее давление в главном цилиндре, МПа: |
32 |
| Рабочее давление в гидромеханическом ключе, МПа: |
8 |
| Рабочее давление в гидромеханическом ключе, МПа: |
8 |
| Габаритные размеры агрегата (без насосной установки) ширина, длина, высота, мм: |
2190 х 700 х 1000 |
| Масса агрегата, кг: |
1250 |
|
